FA-300TSF

伺服马达吸风式网印机

FA-300TSF

伺服马达吸风式网印机

吸风式功能网印机,可固定素材不位移,连玻璃薄片也能吸住固定。网印机采用精密的伺服马达与滑轨进行刮墨的动作,速度非常稳定,没有传统汽缸式会受到气压及左右防撞缓冲的影响,而容易有溢墨现象
加入询问表单 前往询价单

产品介绍

网印机升级数字升降与气压剎车





伺服马达吸风式网印机-FA-300TSF

机台特色 :

  • 网印机采用精密的伺服马达与滑轨进行刮墨的动作,速度非常稳定,没有传统汽缸式会受到气压及左右防撞缓冲的影响,而容易有溢墨现象

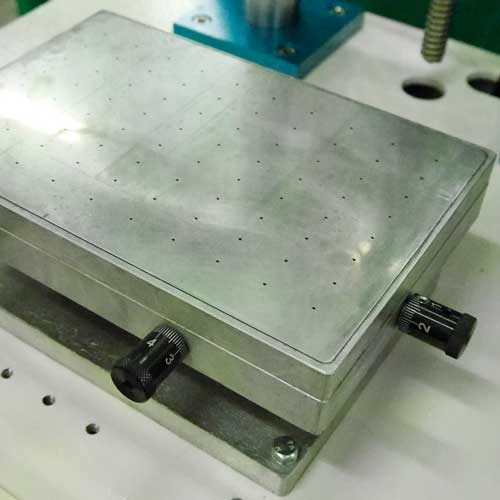

  • 吸风式功能网印机,可固定素材不位移,连玻璃薄片也能吸住固定

  • 网印机的精密滑轨提供刮胶座组稳固的支撑,让整个刮墨过程都能控制在精细的误差范围内

  • 网印机后底板采用铝合金挤出成形,达到重量轻,精度高的标准,可以轻盈的上下运作

    • 上下滑套挤出成型,重量减轻,运转时快、稳、静

  • 网版印刷机的左右网框夹的位移运用线性滑轨移动,比过往的T型轨道移动更顺畅,精度更高

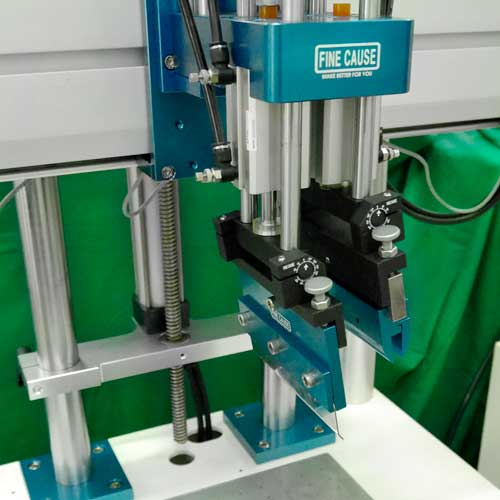

  • 吸附式刮胶夹(专利M390871号)

    • 可以轻易的滑动刮胶位置,调整或拆装皆容易

  • 网印机采用数字控制印刷时抬版高低
  • 数字升降由人机接口设定


  • 网版升降采气压式煞车

    • 气压煞车就是在上升、下降到达需要的位置前,用电路+机构气压,先提前做减速,达到很平顺、降低撞击声与提高稳定度。




  • 此网印机采用气压式刮胶座组直线升降

    • 不会有传统采用手动掀起,易造成刮胶高度偏移的问题

    • 不会有手动掀起刮胶时易造成油墨偏流出网版的问题

    • 清洗网版更加方便

  • 7.0 吋彩色触控屏幕 65536 色 TFT,彩色触控面板,内建3种语文,繁体中文、英文、印度尼西亚文

    • input,output,机台全区标注各传感器位置

    • 异常警报跑马灯显示,方便产线人员快速排除异常

    • 电子式气压感测,气压不足自动警报显示

    • 可设定胶头或钢版使用次数,次数到达自动停机并警报

    • 采用PLC可程控器,易于增设或修改功能

适用 : 如纸类印刷、玻璃薄片、PVC膜印刷、转印纸、压克力印刷等

产品规格

机种/规格 FA-300TSF
印刷色 1
产能/小时 600~1800
机台尺寸(cm) L:58 W:77 H:168
气源压力(kg/cm2 psi) 4~6
耗电量(a) 安培 5A
电源(V) 220V,单相
台面尺寸 (mm) 150*220
最大印刷面积(mm) 140*200
可容许工件高度(mm)  200
左右行程(mm) 300
抬板高度 (mm) 0~150
最大网版尺吋(cm) 30*50
网框前后微调距离(mm)  ±25
抬面左右微调距离 (mm) ±8
抬面左右倾斜/
独立刮刀座上升距离(mm)
10度/50
机台重量 165KG
